Khung Nhôm Phòng Sạch Là Gì? Phân Loại, Cấu Tạo Và Cách Lựa Chọn Phù Hợp.

Trong quá trình xây dựng nhà máy điện tử, dược phẩm, thực phẩm và các khu vực sản xuất có yêu cầu kiểm soát độ sạch, việc lựa chọn vật liệu cho hệ thống vách, trần và các kết cấu phụ trợ đóng vai trò quan trọng. Bên cạnh panel phòng sạch, cửa và hệ thống lọc khí, khung nhôm cũng là thành phần cần được tính toán ngay từ giai đoạn thiết kế.

Khung nhôm phòng sạch không chỉ có nhiệm vụ liên kết các bộ phận thành một hệ thống hoàn chỉnh. Tùy theo vị trí lắp đặt, thiết kế tiết diện và phương pháp xử lý bề mặt, sản phẩm còn ảnh hưởng đến độ ổn định của kết cấu, khả năng làm kín tại các mối nối và mức độ thuận tiện khi vệ sinh.

Vậy khung nhôm phòng sạch gồm những loại nào? Làm thế nào để phân biệt thanh nhôm làm khung kết cấu với các loại nhôm bo góc, nẹp liên kết và thanh đỡ panel? Bài viết dưới đây sẽ phân tích chi tiết những yếu tố cần biết trước khi lựa chọn nhôm định hình cho dự án phòng sạch.

1. Khung nhôm phòng sạch là gì?

Khung nhôm phòng sạch là hệ thống kết cấu hoặc các thanh nhôm định hình được sử dụng để liên kết, cố định và hỗ trợ những bộ phận khác trong không gian phòng sạch. Tùy theo thiết kế công trình, hệ khung có thể được dùng cho vách ngăn, trần, cửa, khung thiết bị hoặc các kết cấu lắp ghép bên trong nhà máy.

Về cấu tạo, sản phẩm thường sử dụng các thanh nhôm có tiết diện được thiết kế theo chức năng cụ thể. Những thanh này có thể kết hợp với phụ kiện liên kết, vít, ke góc, gioăng làm kín, tấm panel và các vật liệu hoàn thiện khác.

Trong thực tế, thuật ngữ “khung nhôm phòng sạch” có thể được sử dụng để chỉ nhiều nhóm sản phẩm khác nhau. Vì vậy, khi tìm mua, doanh nghiệp cần xác định rõ mình đang cần thanh nhôm chịu lực, thanh liên kết panel, nẹp hoàn thiện hay hệ khung nhôm đồng bộ.

1.1. Phân biệt khung nhôm kết cấu và nhôm phụ kiện phòng sạch

Đây là điểm cần làm rõ trước khi lập danh sách vật tư hoặc yêu cầu báo giá.

Khung nhôm kết cấu thường đảm nhiệm chức năng tạo bộ khung, đỡ hoặc liên kết các thành phần của hệ thống. Tiết diện và phương pháp liên kết cần phù hợp với tải trọng, kích thước và điều kiện sử dụng.

Nhôm phụ kiện phòng sạch thường được thiết kế cho các vị trí cụ thể như bo góc trong, bo góc ngoài, nẹp chữ U, nẹp chữ L, vị trí tiếp giáp giữa panel và khung cửa hoặc các mối nối cần hoàn thiện.

Hai nhóm này có thể cùng xuất hiện trong một công trình nhưng không thể thay thế hoàn toàn cho nhau. Một thanh nhôm có tiết diện phù hợp để bo mép panel chưa chắc đã đáp ứng yêu cầu chịu lực của hệ khung. Ngược lại, thanh nhôm kết cấu thông thường có thể không phù hợp với vị trí yêu cầu bề mặt dễ vệ sinh hoặc mối nối kín.

Do đó, hồ sơ thiết kế nên thể hiện rõ chức năng của từng loại thanh nhôm, vị trí lắp đặt và yêu cầu kỹ thuật tương ứng.

2. Cấu tạo của hệ khung nhôm phòng sạch

Một hệ khung nhôm phòng sạch hoàn chỉnh không chỉ bao gồm các thanh nhôm riêng lẻ. Khả năng lắp đặt và vận hành còn phụ thuộc vào cách kết hợp giữa tiết diện nhôm, phụ kiện, vật liệu làm vách và các vị trí tiếp giáp.

2.1. Thanh nhôm định hình

Thanh nhôm là bộ phận chính tạo nên hình dạng và kết cấu của hệ thống. Tiết diện thanh có thể được thiết kế dạng hộp, chữ U, chữ L, dạng rãnh hoặc các hình dạng chuyên dụng khác.

Mỗi dạng tiết diện có chức năng riêng:

• Thanh dạng hộp có thể được sử dụng cho các kết cấu cần độ cứng theo phương thiết kế.
• Thanh chữ U thường được dùng để định vị hoặc tiếp nhận mép panel, tùy theo cấu tạo hệ thống.
• Thanh chữ L có thể dùng để liên kết góc hoặc hoàn thiện các cạnh.
• Thanh có rãnh lắp ghép cho phép kết hợp với bu lông, đai ốc và phụ kiện tương thích.
• Thanh có tiết diện chuyên dụng được thiết kế cho vị trí trần, cửa, bo góc hoặc các điểm liên kết đặc biệt.

Hình dạng bên ngoài không đủ để xác định khả năng chịu lực của thanh nhôm. Khi lựa chọn, cần xem xét kích thước tiết diện, chiều dày thành, hình học mặt cắt, mác hợp kim, cơ tính và điều kiện liên kết.

2.2. Phụ kiện liên kết

Phụ kiện có nhiệm vụ kết nối các thanh nhôm với nhau hoặc kết nối khung nhôm với panel và các bộ phận khác.

Những phụ kiện thường gặp gồm ke góc, bản mã, bu lông, vít, đai ốc, thanh nối và các chi tiết liên kết chuyên dụng.

Đối với hệ khung có yêu cầu tháo lắp, phụ kiện cần tương thích với thiết kế tiết diện để thuận tiện cho việc lắp ráp, bảo trì hoặc thay đổi bố trí. Đối với kết cấu cố định, cần lựa chọn phương pháp liên kết đáp ứng yêu cầu về độ ổn định và tải trọng.

Một sai sót thường gặp là lựa chọn thanh nhôm trước rồi mới tìm phụ kiện thay thế. Cách làm này có thể dẫn đến tình trạng phụ kiện không vừa rãnh, khó lắp đặt hoặc phải gia công bổ sung tại công trường. Vì vậy, thanh nhôm và phụ kiện nên được kiểm tra đồng bộ ngay từ giai đoạn thiết kế.

2.3. Gioăng và vật liệu làm kín

Tại các vị trí tiếp giáp giữa thanh nhôm với panel, cửa hoặc các cấu kiện khác, hệ thống có thể cần sử dụng gioăng hoặc vật liệu làm kín phù hợp.

Việc lựa chọn vật liệu làm kín phải căn cứ vào thiết kế mối nối, yêu cầu độ kín, nhiệt độ vận hành và hóa chất sử dụng trong quá trình vệ sinh.

Gioăng không phù hợp hoặc lắp đặt không liên tục có thể làm giảm hiệu quả làm kín tại vị trí tiếp giáp. Do đó, không nên chỉ đánh giá hệ thống dựa trên độ khít nhìn thấy bên ngoài mà cần kiểm tra cấu tạo mối nối và phương pháp thi công.

2.4. Panel và vật liệu hoàn thiện

Trong hệ vách phòng sạch, panel có thể đảm nhiệm chức năng tạo bề mặt bao che, trong khi thanh nhôm giữ vai trò liên kết hoặc hoàn thiện các cạnh và mối nối.

Kích thước thực tế của panel, độ dày, cấu tạo mép và phương pháp lắp đặt sẽ ảnh hưởng trực tiếp đến việc lựa chọn tiết diện nhôm.

Ví dụ, một thanh nhôm dùng cho panel có mép âm dương có thể không tương thích với panel có cấu tạo cạnh phẳng. Tương tự, tiết diện dành cho vách không nhất thiết phù hợp với hệ trần hoặc khung cửa.

Vì vậy, bản vẽ tiết diện và thông số của panel là những dữ liệu quan trọng khi lựa chọn nhôm định hình cho công trình.

3. Các loại khung nhôm phòng sạch phổ biến hiện nay

Để tránh nhầm lẫn giữa tên gọi thương mại và chức năng kỹ thuật, có thể phân loại sản phẩm theo vị trí lắp đặt và nhiệm vụ của từng bộ phận trong hệ thống.

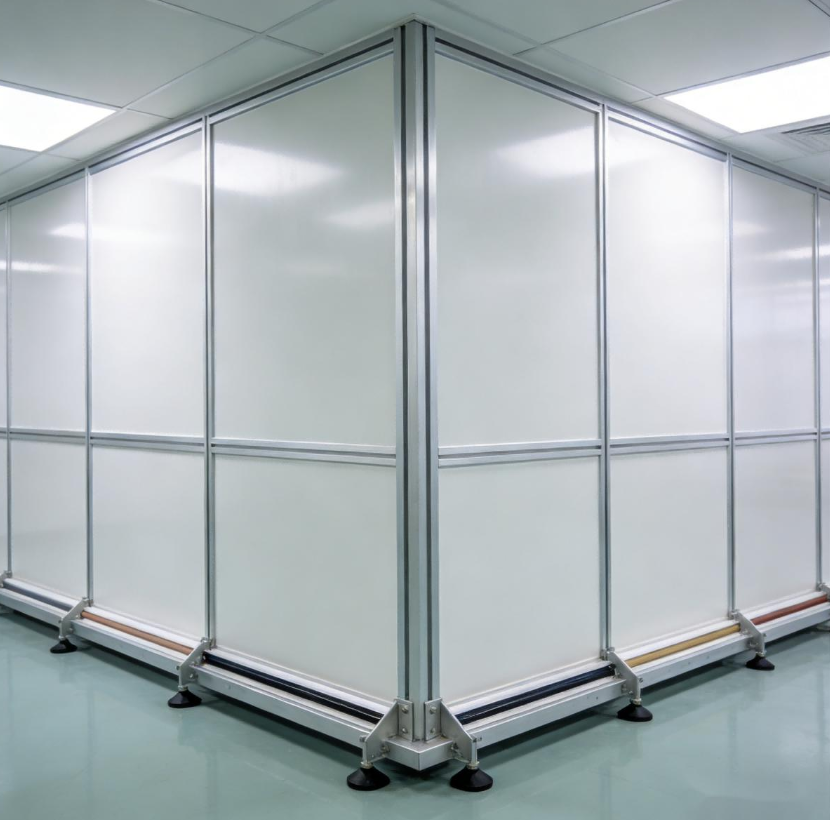

3.1. Khung nhôm cho hệ vách ngăn phòng sạch

Đây là nhóm được sử dụng để tạo bộ khung hoặc liên kết các tấm vách, giúp phân chia không gian sản xuất thành từng khu vực chức năng.

Tùy thiết kế, hệ khung có thể bao gồm thanh đứng, thanh ngang, thanh liên kết góc và các chi tiết tiếp giáp với sàn hoặc trần.

Khi lựa chọn khung nhôm vách ngăn, cần xem xét:

• Chiều cao và chiều dài của vách.
• Kích thước, chiều dày và trọng lượng panel.
• Khoảng cách giữa các điểm đỡ.
• Vị trí cửa, ô kính và các lỗ mở kỹ thuật.
• Phương pháp liên kết với sàn, trần hoặc kết cấu nhà xưởng.
• Yêu cầu làm kín tại các mối nối.

Đặc biệt, không nên chọn tiết diện chỉ dựa trên kích thước bên ngoài của thanh nhôm. Với các vách cao hoặc có nhiều cửa, tải trọng và độ ổn định của toàn bộ hệ thống cần được kiểm tra theo phương án thiết kế.

3.2. Khung nhôm cho hệ trần phòng sạch

Hệ trần có thể sử dụng các thanh nhôm để đỡ hoặc liên kết panel trần và những bộ phận được tích hợp theo thiết kế công trình.

So với hệ vách, khung trần cần được đánh giá theo điều kiện lắp đặt phía trên, phương pháp treo hoặc đỡ và tải trọng của các thành phần liên quan.

Những yếu tố cần làm rõ gồm:

• Phương pháp liên kết với kết cấu chịu lực của công trình.
• Khối lượng panel và các thiết bị lắp trên trần.
• Vị trí cửa thăm hoặc các lỗ mở kỹ thuật.
• Khả năng tiếp cận để bảo trì.
• Yêu cầu kín khít tại các điểm nối và vị trí xuyên trần.

Không nên mặc định một loại thanh nhôm dùng cho vách có thể sử dụng cho trần mà không cần kiểm tra. Phương án thiết kế phải xác định rõ tải trọng, cách bố trí điểm đỡ và cấu tạo liên kết.

3.3. Khung nhôm cửa phòng sạch

Khung nhôm cửa được sử dụng để tạo vị trí lắp đặt cánh cửa và liên kết cửa với hệ vách xung quanh.

Đối với nhóm này, các yêu cầu quan trọng không chỉ là kích thước ô cửa mà còn gồm độ ổn định của khung, độ chính xác khi lắp đặt, vị trí bản lề, khóa, gioăng và các chi tiết làm kín.

Nếu khung cửa được lắp vào hệ vách panel, tiết diện nhôm cần tương thích với chiều dày panel và cấu tạo mép vách. Những vị trí chuyển tiếp giữa khung cửa và vách cần được thể hiện rõ trong bản vẽ để tránh phát sinh khe hở hoặc phải xử lý lại tại công trường.

3.4. Thanh nhôm bo góc trong và bo góc ngoài

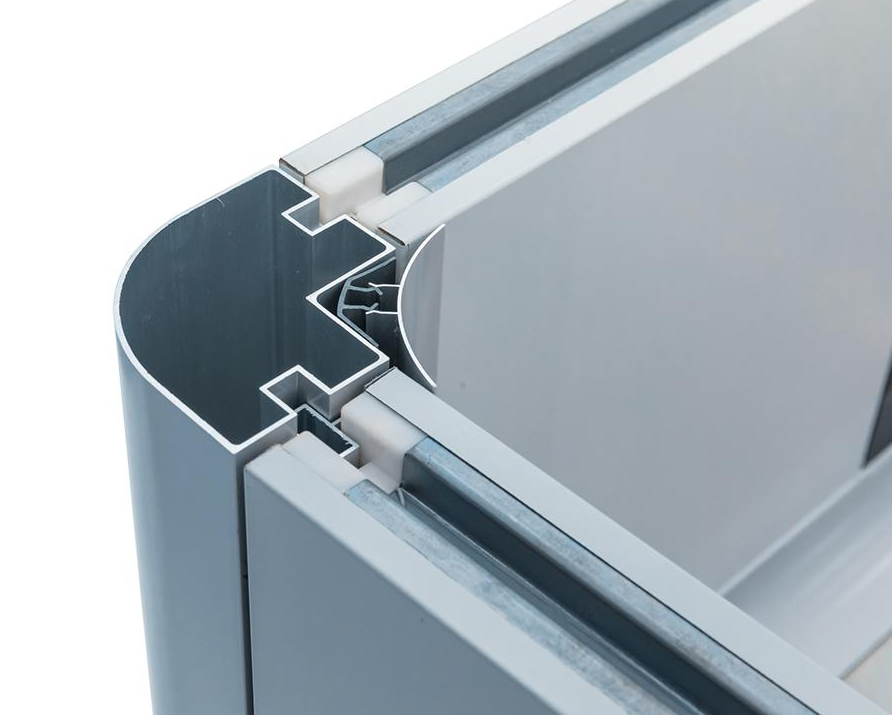

Đây là nhóm nhôm hoàn thiện thường được sử dụng tại các vị trí giao nhau giữa hai bề mặt hoặc các góc của hệ vách, tùy theo thiết kế phòng sạch.

Thanh bo góc trong được dùng tại các vị trí lõm, chẳng hạn góc giao giữa hai vách hoặc giữa vách và một bề mặt khác.

Thanh bo góc ngoài được sử dụng tại các góc lồi hoặc cạnh nhô ra cần hoàn thiện.

Thiết kế bo góc có thể giúp giảm các góc cạnh khó vệ sinh, nhưng bán kính bo và cấu tạo thanh phải phù hợp với thiết kế tổng thể. Không có một bán kính duy nhất áp dụng cho mọi dự án; thông số cần căn cứ vào hồ sơ kỹ thuật và yêu cầu của công trình.

Khi đặt hàng, cần xác định chính xác vị trí sử dụng, kích thước cạnh, bán kính bo nếu có và cách kết hợp với panel. Nếu chỉ ghi chung “nhôm bo góc phòng sạch”, nhà cung cấp có thể chưa đủ dữ liệu để xác định đúng tiết diện.

3.5. Nẹp nhôm chữ U và chữ L

Nẹp chữ U thường được sử dụng để tiếp nhận hoặc hoàn thiện cạnh của một tấm vật liệu theo cấu tạo cụ thể. Nẹp chữ L có thể dùng để che cạnh, hoàn thiện góc hoặc tạo liên kết tại một số vị trí.

Hai loại nẹp này có nhiều ứng dụng khác nhau nên không nên lựa chọn chỉ theo tên gọi.

Khi cần nẹp chữ U, cần làm rõ chiều rộng lòng nẹp, chiều cao hai cạnh, chiều dày vật liệu cần tiếp nhận và khoảng dung sai lắp ghép.

Với nẹp chữ L, cần xác định kích thước hai cạnh, chiều dày, phương pháp cố định và yêu cầu về bề mặt hoàn thiện.

Đối với những vị trí thuộc bề mặt bên trong phòng sạch, cần kiểm tra xem hình dạng nẹp có tạo khe hở hoặc gờ khó vệ sinh hay không.

3.6. Khung nhôm định hình cho bàn thao tác và thiết bị

Ngoài hệ vách và trần, nhôm định hình còn có thể được dùng để chế tạo bàn thao tác, giá đỡ, khung máy hoặc kết cấu phụ trợ trong nhà máy.

Nhóm sản phẩm này có thể sử dụng thanh nhôm dạng rãnh kết hợp với phụ kiện lắp ghép. Ưu điểm là thuận tiện trong việc thay đổi cấu trúc khi thiết kế phù hợp với nhu cầu vận hành.

Tuy nhiên, khung nhôm dùng cho thiết bị cần được lựa chọn theo tải trọng, độ cứng, độ rung và phương pháp liên kết. Nếu được sử dụng trong khu vực kiểm soát độ sạch, cần đánh giá thêm khả năng vệ sinh, cấu tạo rãnh và các vị trí có thể tích tụ bụi.

Không phải mọi hệ nhôm định hình công nghiệp đều phù hợp với mọi khu vực phòng sạch. Việc lựa chọn cần dựa trên yêu cầu cụ thể của ứng dụng.

4. Những yêu cầu kỹ thuật quan trọng khi lựa chọn khung nhôm phòng sạch

Một thanh nhôm có thể đúng kích thước nhưng vẫn không phù hợp nếu vật liệu, tiết diện hoặc bề mặt không đáp ứng điều kiện sử dụng. Vì vậy, doanh nghiệp nên đánh giá đồng thời các yếu tố dưới đây.

4.1. Mác hợp kim và cơ tính

Mác hợp kim cần được lựa chọn theo yêu cầu về độ bền, khả năng gia công, xử lý bề mặt và môi trường vận hành.

Một số hợp kim nhôm đùn ép được sử dụng phổ biến trong các ứng dụng công nghiệp, nhưng không nên mặc định một mác hợp kim phù hợp cho tất cả các loại khung phòng sạch.

Đối với kết cấu chịu lực, cần xem xét cơ tính theo trạng thái vật liệu, hình dạng tiết diện và điều kiện lắp đặt. Đối với thanh nhôm phụ kiện, các yêu cầu có thể khác tùy chức năng của sản phẩm.

Khi đặt hàng, nên ghi rõ mác hợp kim và trạng thái vật liệu cần thiết trong hồ sơ kỹ thuật hoặc đơn đặt hàng, thay vì chỉ ghi “nhôm định hình”.

4.2. Hình dạng tiết diện và chiều dày thành

Tiết diện ảnh hưởng đến khả năng chịu lực, độ cứng và cách liên kết của thanh nhôm.

Hai thanh nhôm có cùng kích thước bao ngoài chưa chắc có khả năng làm việc như nhau, bởi cấu trúc bên trong, chiều dày thành và hình học mặt cắt có thể khác biệt.

Đối với khung vách, khung trần hoặc khung thiết bị, tiết diện cần được lựa chọn theo tải trọng và phương án bố trí thực tế. Với các loại nẹp hoàn thiện, hình dạng tiết diện lại cần ưu tiên sự tương thích với panel và yêu cầu lắp đặt.

Nếu sản phẩm được thiết kế riêng, bản vẽ mặt cắt ngang là tài liệu cần thiết để nhà cung cấp đánh giá khả năng sản xuất.

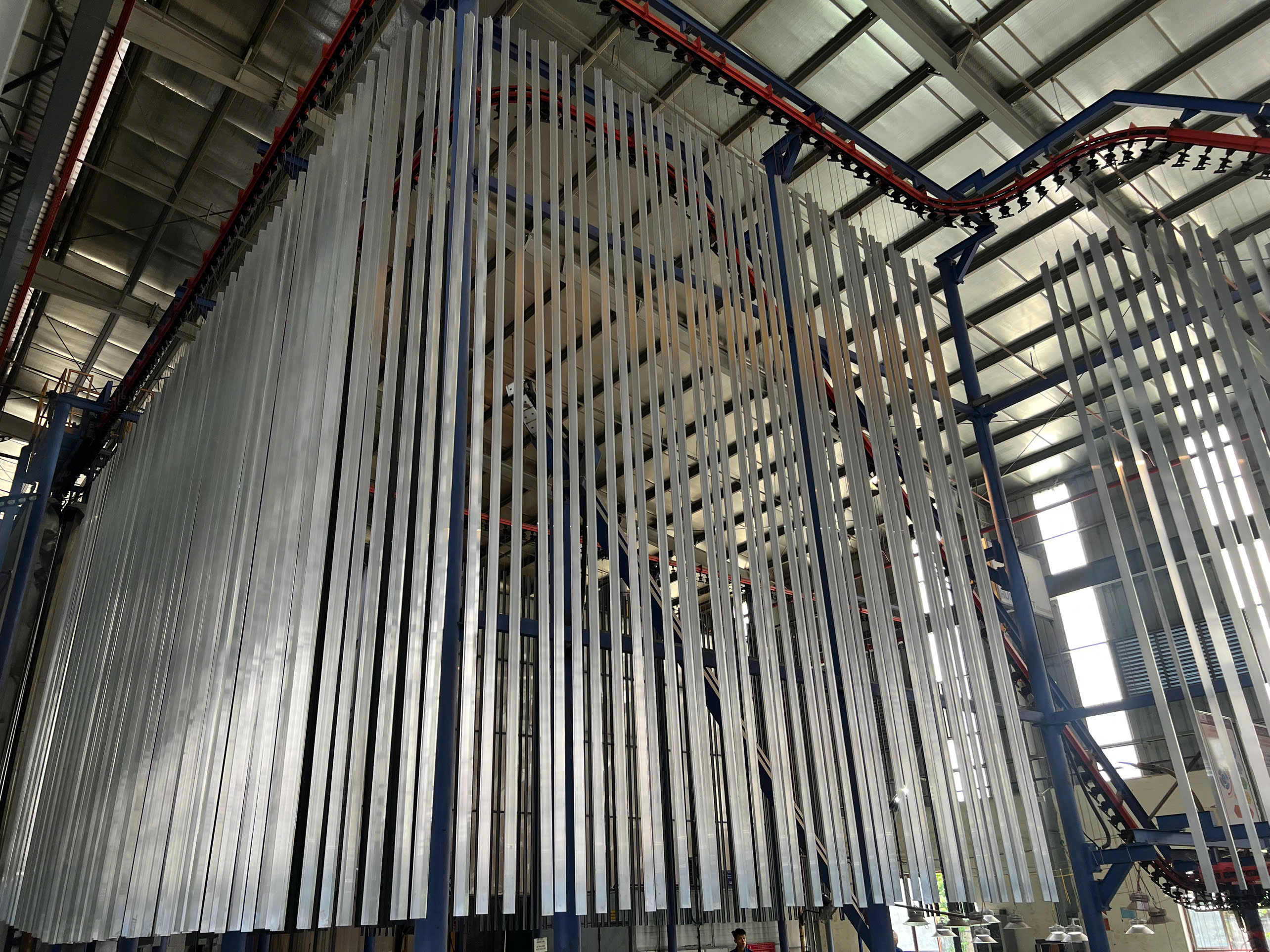

4.3. Xử lý bề mặt nhôm

Xử lý bề mặt có ảnh hưởng đến ngoại quan, khả năng chống ăn mòn và mức độ phù hợp với điều kiện vệ sinh.

Tùy yêu cầu dự án, sản phẩm có thể được lựa chọn theo phương án xử lý bề mặt phù hợp, chẳng hạn anodizing hoặc sơn phủ khi vật liệu và ứng dụng cho phép.

Tuy nhiên, không nên đánh giá chất lượng chỉ qua màu sắc hoặc độ bóng. Cần xác định loại xử lý bề mặt, yêu cầu về độ đồng đều, khả năng chống chịu với môi trường và hóa chất vệ sinh thực tế.

Nếu dự án yêu cầu kiểm soát chặt chẽ chất lượng bề mặt, các thông số nghiệm thu nên được thống nhất từ trước với nhà cung cấp.

4.4. Độ chính xác kích thước và dung sai

Dung sai kích thước ảnh hưởng đến khả năng lắp ghép giữa thanh nhôm với panel, phụ kiện và các chi tiết khác.

Nếu tiết diện không phù hợp hoặc chiều dài cắt không chính xác, quá trình thi công có thể phát sinh việc cắt sửa, căn chỉnh hoặc bổ sung vật liệu làm kín. Những thao tác này không chỉ làm tăng thời gian lắp đặt mà còn có thể ảnh hưởng đến chất lượng hoàn thiện.

Khi đặt hàng, cần phân biệt dung sai của thanh nhôm đùn ép với dung sai của sản phẩm sau gia công, cắt, khoan hoặc phay. Đây là các yêu cầu khác nhau và cần được xác nhận theo bản vẽ cũng như năng lực sản xuất.

4.5. Khả năng vệ sinh và thiết kế mối nối

Trong phòng sạch, bề mặt và các vị trí tiếp giáp cần được thiết kế phù hợp với phương pháp làm sạch và mức độ sạch yêu cầu.

Các khe hở, rãnh sâu, góc khó tiếp cận hoặc mối nối không được làm kín đúng cách có thể gây khó khăn cho việc vệ sinh và kiểm soát nhiễm bẩn.

Do đó, cần đánh giá không chỉ bản thân thanh nhôm mà còn toàn bộ cấu tạo sau khi lắp đặt. Các tiêu chí có thể bao gồm tính liên tục của bề mặt, khả năng tiếp cận khi vệ sinh, độ tương thích của gioăng và vật liệu làm kín với hóa chất sử dụng.

ISO 14644-9 đề cập đến việc đánh giá độ sạch bề mặt theo nồng độ hạt; ISO 14644-13:2026 đưa ra hướng dẫn về lựa chọn và đánh giá phương pháp làm sạch bề mặt. Đây là các nội dung có thể tham khảo khi xây dựng yêu cầu kỹ thuật cho dự án, nhưng không có nghĩa một thanh nhôm riêng lẻ tự động được chứng nhận đáp ứng toàn bộ tiêu chuẩn phòng sạch.

4.6. Khả năng tương thích với panel và phụ kiện

Đây là một trong những yếu tố ảnh hưởng trực tiếp đến tiến độ thi công.

Trước khi đặt hàng, cần đối chiếu tiết diện thanh nhôm với chiều dày panel, hình dạng cạnh panel, phụ kiện liên kết và phương án làm kín.

Nếu các thành phần được mua từ nhiều nhà cung cấp khác nhau, việc xác nhận kích thước và giao diện lắp ghép càng quan trọng. Nên thống nhất bản vẽ lắp ráp hoặc bản vẽ chi tiết tại những vị trí có liên kết phức tạp.

5. Những sai lầm thường gặp khi lựa chọn khung nhôm phòng sạch

5.1. Chỉ lựa chọn dựa trên giá mỗi kilogram

Giá theo kilogram có thể hữu ích khi so sánh vật liệu, nhưng chưa phản ánh đầy đủ chi phí của một sản phẩm nhôm định hình.

Hai sản phẩm có cùng khối lượng có thể khác nhau về tiết diện, dung sai, xử lý bề mặt, yêu cầu gia công và mức độ phù hợp với công trình.

Khi so sánh báo giá, cần kiểm tra cùng một cơ sở kỹ thuật: bản vẽ, mác hợp kim, chiều dài, dung sai, xử lý bề mặt, gia công bổ sung và điều kiện giao hàng.

Đối với thanh nhôm thiết kế riêng, nên so sánh tổng chi phí đáp ứng yêu cầu dự án thay vì chỉ so sánh giá vật liệu.

5.2. Không cung cấp bản vẽ tiết diện

Tên gọi như “khung nhôm phòng sạch”, “nhôm U” hoặc “nhôm bo góc” chưa đủ để xác định chính xác sản phẩm cần mua.

Nếu không có bản vẽ, nhà cung cấp có thể hiểu khác về kích thước, hình dạng hoặc chức năng của thanh nhôm.

Để hạn chế sai lệch, doanh nghiệp nên cung cấp bản vẽ CAD hoặc PDF có kích thước, hình ảnh mẫu và thông tin về vị trí lắp đặt. Nếu chưa có bản vẽ, cần trao đổi rõ các thông số trước khi yêu cầu báo giá chính thức.

5.3. Chọn thanh nhôm mà chưa xác định phương pháp lắp đặt

Cùng một thanh nhôm nhưng phương pháp lắp đặt khác nhau có thể dẫn đến yêu cầu kỹ thuật khác nhau.

Ví dụ, thanh dùng để giữ mép panel cần có cấu tạo tương thích với panel, trong khi thanh dùng làm kết cấu đỡ cần được đánh giá theo tải trọng và điểm liên kết.

Vì vậy, thông tin về ứng dụng và phương pháp lắp đặt cần được xác định trước khi chốt tiết diện.

5.4. Chỉ quan tâm đến bề mặt mà bỏ qua các khe nối

Bề mặt nhôm hoàn thiện tốt không thể thay thế cho thiết kế mối nối phù hợp. Nếu các vị trí tiếp giáp tạo khe hở hoặc khó vệ sinh, hệ thống vẫn có thể gặp khó khăn trong quá trình làm sạch.

Doanh nghiệp nên xem xét đồng thời bề mặt thanh nhôm, cấu tạo góc, vị trí nối panel, vật liệu làm kín và khả năng vệ sinh sau khi lắp đặt.

5.5. Không thống nhất tiêu chí nghiệm thu trước khi sản xuất

Nếu các yêu cầu về kích thước, dung sai, xử lý bề mặt và chất lượng không được thống nhất từ đầu, việc đánh giá sản phẩm sau khi giao hàng có thể phát sinh tranh chấp.

Đối với đơn hàng sản xuất theo bản vẽ, nên xác nhận bản vẽ cuối cùng, phiên bản bản vẽ, tiêu chí kiểm tra và các tài liệu chất lượng cần bàn giao trước khi bắt đầu sản xuất.

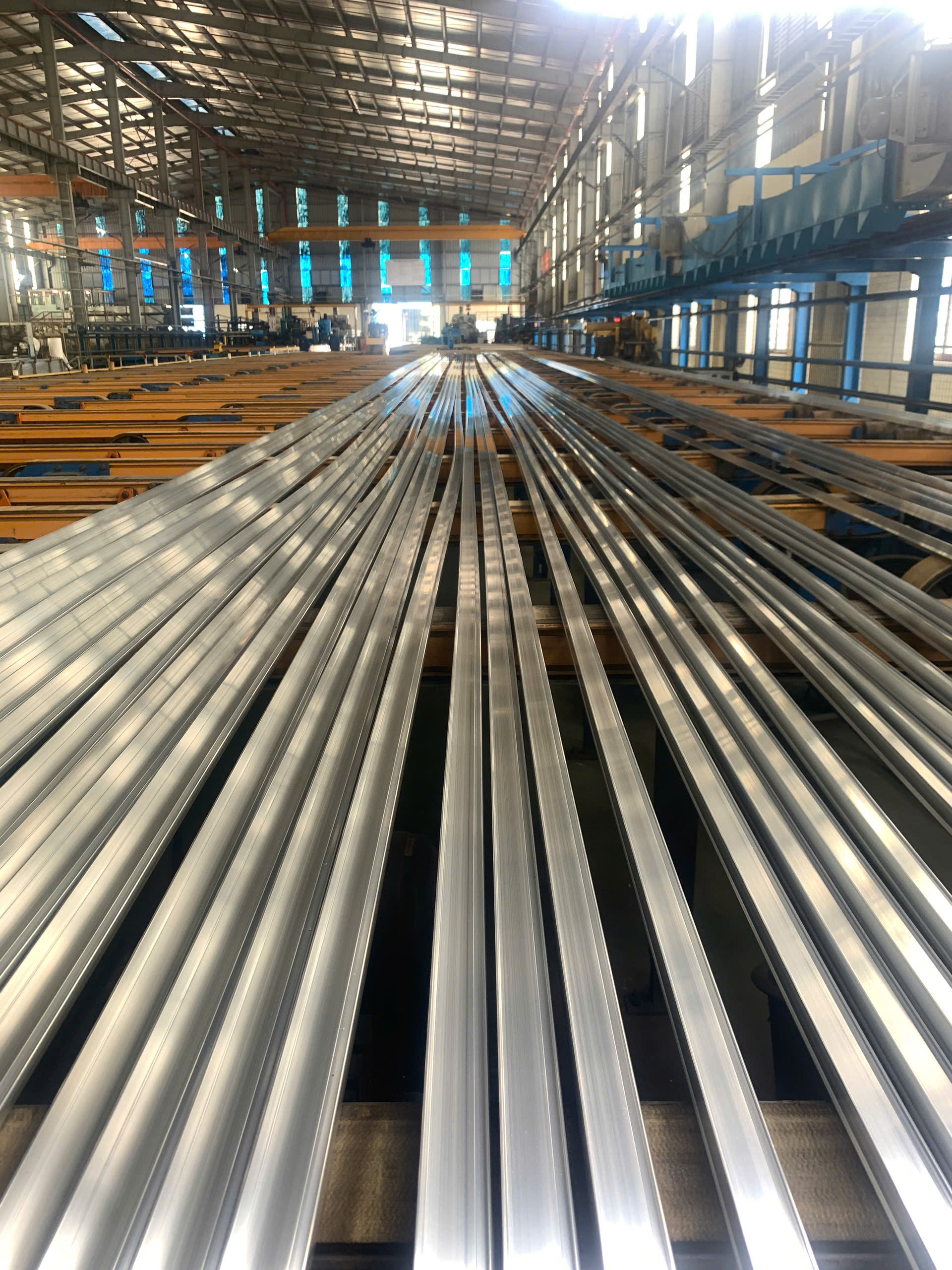

6. Nhôm Minh Dũng cung cấp giải pháp nhôm định hình cho nhu cầu công nghiệp

Đối với các dự án sử dụng nhôm định hình, việc lựa chọn nhà cung cấp cần dựa trên khả năng đáp ứng quy cách sản phẩm, yêu cầu kỹ thuật và kế hoạch giao hàng.

Nhôm Minh Dũng hoạt động trong lĩnh vực sản xuất nhôm định hình phục vụ nhu cầu công nghiệp. Với những yêu cầu về tiết diện hoặc quy cách cụ thể, khách hàng có thể gửi bản vẽ để trao đổi về thông số sản phẩm, yêu cầu hợp kim, xử lý bề mặt và khả năng sản xuất.

Để quá trình tư vấn diễn ra thuận lợi, doanh nghiệp nên cung cấp bản vẽ kỹ thuật, mục đích sử dụng, số lượng dự kiến và các yêu cầu đặc biệt của dự án. Đây là cơ sở để đánh giá sản phẩm phù hợp và xác định những thông số cần thống nhất trước khi đặt hàng.
