Tại Sao Cùng Là Billet 6063 Nhưng Nhiệt Độ Và Tốc Độ Đùn Lại Khác Biệt?

Bản Chất Hợp Kim 6063: Sự Khác Biệt Giữa "Lean" và "Rich"

Thành phần quyết định trực tiếp đến độ cứng và khả năng đùn của nhôm 6063 là hợp chất kết tủa Mg2Si (kết hợp giữa Magnesium và Silicon). Tùy thuộc vào tỷ lệ này, phôi 6063 được chia thành hai nhóm với đặc tính hoàn toàn đối lập.

1. Phôi Hợp Kim Thấp (Lean 6063) – Bài Toán Tối Ưu Năng Suất

- Đặc điểm thành phần: Được kiểm soát ở mức cận dưới của tiêu chuẩn (Mg khoảng 0.40% - 0.45% và Si khoảng 0.35% - 0.40%).

- Ứng xử khi đùn ép: Do lượng kết tủa Mg2Si thấp, ứng suất chảy (kháng lực của kim loại) rất nhỏ. Dòng chảy kim loại qua khe khuôn (die bearing) cực kỳ trơn tru với ma sát thấp.

- Chiến lược vận hành

  + Có thể gia nhiệt Billet ở mức tiêu chuẩn cao (440°C - 460°C).

+ Cho phép đẩy tốc độ đùn lên mức tối đa mà không lo nhiệt độ đầu ra (Exit Temperature) vượt ngưỡng nguy hiểm gây hỏng bề mặt.

2. Phôi Hợp Kim Cao (Rich 6063) – Thách Thức Từ Nhiệt Ma Sát

- Đặc điểm thành phần: Đẩy lên mức trung bình cao hoặc cận trên (Mg từ 0.55% - 0.65% và Si từ 0.45% - 0.55%).

- Ứng xử khi đùn ép: Mật độ Mg2Si dày đặc khiến kim loại có sức kháng biến dạng rất lớn. Quá trình ép kim loại đặc này qua khuôn sinh ra một lượng nhiệt ma sát khổng lồ.

- Chiến lược vận hành

  + Bắt buộc phải hãm tốc độ đùn chậm lại. Nếu chạy nhanh như phôi Lean, nhiệt ma sát cộng dồn sẽ đẩy nhiệt độ thanh nhôm vọt qua 540°C - 550°C, phá vỡ cấu trúc bề mặt, gây xước dăm hoặc hạt thô.

+ Kỹ thuật viên thường phải gia nhiệt Billet đầu vào thấp hơn (420°C - 440°C) để tạo "khoảng lùi" an toàn hấp thụ lượng nhiệt ma sát sinh ra.

Vai Trò Của Quá Trình Đồng Nhất Hóa (Homogenization) Và Tạp Chất Fe

Bên cạnh tỷ lệ Mg và Si, hai yếu tố "vô hình" khác quyết định tốc độ đùn là Tạp chất Sắt (Fe) và mức độ đồng nhất hóa của phôi.

- Tạp chất Sắt (Fe): Nếu hàm lượng Fe cao hoặc không được kiểm soát tốt, cấu trúc hạt nhôm sẽ bị thô. Ma sát tại buồng khuôn sẽ tăng vọt.

- Chất lượng đồng nhất hóa: Phôi Billet được đồng nhất hóa chuẩn xác sẽ phá vỡ cấu trúc tinh thể đúc (as-cast), phân tán đều Mg2Si. Nhờ đó, nhà máy có thể đùn ở nhiệt độ thấp hơn nhưng tốc độ lại nhanh hơn. Ngược lại, phôi đồng nhất hóa kém bắt buộc phải đùn rất chậm để có đủ thời gian cho hợp chất hòa tan.

Mẹo Kỹ Thuật Tối Ưu: Áp Dụng Đùn Đẳng Nhiệt (Isothermal Extrusion)

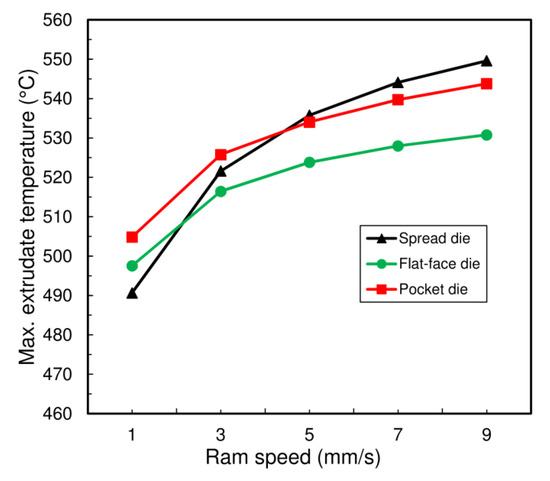

Nguyên tắc sống còn trong đùn ép nhôm là kiểm soát Nhiệt độ đầu ra (Exit Temperature), luôn phải nằm trong "điểm ngọt" từ 500°C - 530°C.

- Nếu < 500°C: Nhiệt không đủ để hòa tan Mg2Si thành dung dịch rắn. Dù qua hệ thống làm mát (quenching) và lò hóa già, thanh nhôm vẫn không đạt được độ cứng yêu cầu.

- Nếu > 540°C: Quá nhiệt dẫn đến rộp mặt, rách biên dạng.

Giải pháp "Silicon dư" (Excess Silicon): Để giải bài toán vừa muốn dễ đùn, vừa muốn đạt độ cứng cao, các nhà đúc Billet hiện đại áp dụng tỷ lệ dôi dư Silicon (ví dụ Mg 0.45% kết hợp Si 0.45%). Lượng Si dư ra này gia tăng độ cứng đáng kể trong lò hóa già mà không làm tăng ma sát khi đùn ép, giúp nhà máy duy trì tốc độ ra hàng tối ưu.

Tại Minh Dung Holdings (MD Holdings), chúng tôi cung cấp các dòng phôi nhôm Green Billet 6063 với sự kiểm soát luyện kim khắt khe. Từng mẻ phôi đều được cân đối chính xác giữa tỷ lệ Mg/Si, kiểm soát chặt chẽ hàm lượng Fe và trải qua quy trình đồng nhất hóa đạt chuẩn quốc tế. Lựa chọn phôi nhôm ổn định chính là chìa khóa để bảo vệ hệ thống khuôn mẫu, tối đa hóa tốc độ đùn và nâng cao biên độ lợi nhuận cho nhà máy của bạn.

Nguyễn Hoàng Tiến Thoan

Số điện thoại: 0373 486 719
