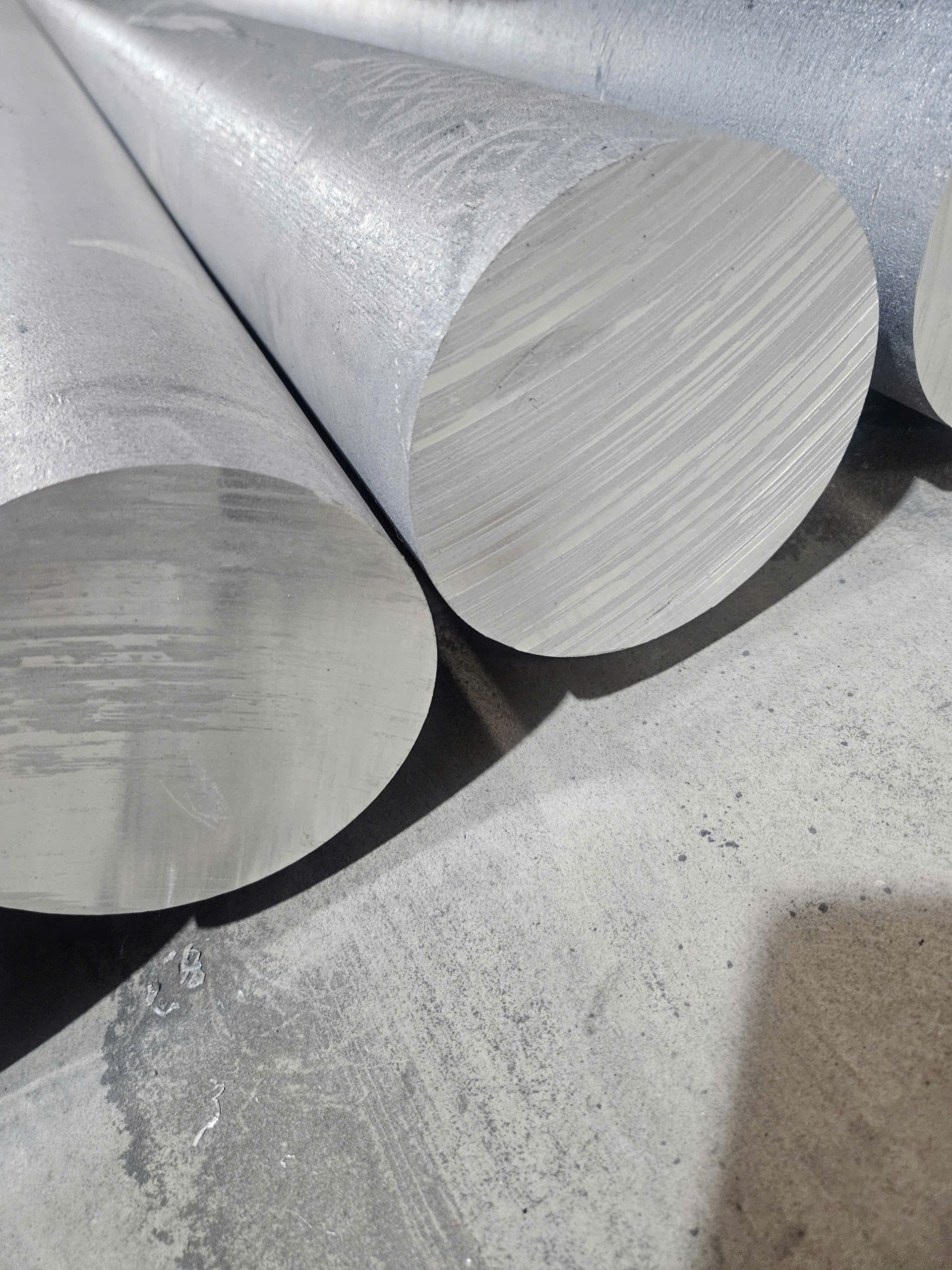

Billet 6061 và 6063: Tại sao kiểm soát Si, Mg, Fe lại mang tính "sống còn" đối với nhà máy đùn ép?

Trong chuỗi cung ứng nhôm toàn cầu hiện nay, các nhà máy đùn ép (extrusion plants) đang phải đối mặt với áp lực biên độ lợi nhuận ngày càng mỏng, đi kèm với những yêu cầu khắt khe về chất lượng bề mặt từ khách hàng EU, Mỹ hay Nhật Bản.

Nhiều xưởng đùn ép thường xuyên đau đầu với tình trạng nhôm bị rách bề mặt khi qua khuôn, tốc độ ép rùa bò, khuôn đùn nhanh hỏng, hoặc hàng loạt mẻ nhôm bị trả về do mạ Anode xỉn màu. Sự thật là, mọi nỗ lực tinh chỉnh máy ép đều vô nghĩa nếu "nguyên liệu đầu vào" mang mầm bệnh. Hơn 80% các lỗi giấu mặt này xuất phát từ sự mất cân bằng thành phần hóa học ngay từ mẻ đúc phôi.

Bài viết này sẽ đi sâu vào "phẫu thuật" cấu trúc của Billet 6061/6063, giải mã vì sao việc kiểm soát khắt khe ba nguyên tố Silic (Si), Magie (Mg) và Sắt (Fe) lại quyết định trực tiếp đến sự sống còn và năng lực cạnh tranh của doanh nghiệp bạn.

1. Magie (Mg) và Silic (Si): "Bản nhạc giao hưởng" của Độ cứng và Tốc độ ép

Trong luyện kim học của hợp kim nhôm 6xxx, Magie và Silic không đứng độc lập. Khi được gia nhiệt, chúng phản ứng với nhau để tạo thành kết tủa Magnesium Silicide (Mg₂Si). Lượng Mg₂Si này chính là gốc rễ tạo nên cơ tính bền kéo và độ cứng (chuẩn T5, T6) cho nhôm sau quá trình hóa già (Aging).

Tuy nhiên, bí quyết không nằm ở việc ném thật nhiều Mg và Si vào lò, mà nằm ở "Tỷ lệ vàng Mg/Si". Về mặt lý thuyết, tỷ lệ lý tưởng để tạo ra Mg₂Si tinh khiết là khoảng 1.73 : 1.

• Với Billet 6063 (Vua của nhôm kiến trúc): Khách hàng cần bề mặt hoàn hảo để sơn tĩnh điện hoặc Anode, đồng thời vách nhôm thường mỏng và phức tạp. Do đó, hàm lượng Mg thường bị giới hạn ở mức 0.45% - 0.9% và Si từ 0.2% - 0.6%. Tỷ lệ này giữ cho phôi Billet đủ mềm dẻo ở nhiệt độ ép đùn (450°C - 480°C). Nhờ đó, tốc độ đùn có thể đạt mức tối đa, phôi nhôm lướt qua khuôn trơn tru mà không bị rách mép (tearing).
• Với Billet 6061 (Chiến binh công nghiệp): Do phải chịu lực lớn (khung máy, linh kiện CNC, hàng không), hàm lượng Mg được đẩy lên 0.8% - 1.2% và Si từ 0.4% - 0.8%, kết hợp thêm Đồng (Cu) để tối đa hóa độ cứng.

Thảm họa khi kiểm soát sai lệch tỷ lệ Mg/Si:

• Dư thừa Magie (Excess Mg): Phôi Billet trở nên cực kỳ "lì" và cứng. Hậu quả là máy ép phải tăng áp suất (choke), làm giảm tốc độ đùn ép xuống 20-30%. Khuôn đùn (Die) phải chịu ma sát khổng lồ, dẫn đến nhanh mòn, nứt gãy và tăng chi phí thay khuôn.
• Dư thừa Silic (Free Silicon): Khi Si vượt quá mức cần thiết để liên kết với Mg, lượng Silic tự do sẽ lang thang trong cấu trúc nhôm, gây ra hiện tượng giòn tại các biên giới hạt. Sản phẩm đùn ra dễ bị gãy gập khi khách hàng mang đi uốn (bending) hoặc gia công cơ khí. Tệ hơn, Silic tự do khiến màng Anode bị xám, mất đi độ sáng bóng gương.

2. Sắt (Fe): "Kẻ thù không đội trời chung" của bề mặt Anode và Khuôn đùn

Khác với Si và Mg là những người bạn được mời đến, Sắt (Fe) trong nhôm hợp kim 6xxx là tạp chất không mong muốn. Sắt thường xâm nhập vào mẻ nấu thông qua việc sử dụng phế liệu nhôm tạp (post-consumer scrap) chưa qua tinh lọc, hoặc dụng cụ lò đúc bị hòa tan ở nhiệt độ cao.

Các kỹ sư luyện kim luôn phải tìm mọi cách ép hàm lượng Fe xuống dưới 0.3% (thậm chí dưới 0.2% cho hàng cao cấp) vì hai lý do chí mạng:

Thứ nhất: Tàn phá khuôn đùn (Die Wear)

Trong quá trình đông đặc của phôi nhôm, Sắt không tan mà kết hợp với Nhôm và Silic tạo thành các hợp chất liên kim (Al-Fe-Si). Nguy hiểm nhất là pha Beta (β-AlFeSi). Pha Beta kết tinh dưới dạng những mũi kim siêu nhỏ, cực kỳ cứng và giòn.

Khi Billet bị ép qua khe hở cực hẹp của khuôn đùn dưới áp lực hàng ngàn tấn, những "mũi kim" Beta này hoạt động như những lưỡi dao cạo, liên tục rạch xước bề mặt khuôn. Điều này giải thích vì sao nhôm đùn ra thường xuyên bị lỗi đường sọc (die lines), rách bề mặt (pick-up), khiến nhà máy phải liên tục dừng máy để đánh bóng lại khuôn.

Thứ hai: Giết chết tính thẩm mỹ của mạ Anodizing

Khách hàng làm đồ nội thất, khung Solar hay linh kiện điện tử cực kỳ soi lỗi Anode. Các hợp chất chứa Sắt hoàn toàn trơ với dòng điện trong bể Anode. Kết quả là, tại vị trí hạt Sắt bám lại, lớp màng oxit (Al₂O₃) trong suốt không thể hình thành. Bề mặt nhôm sau khi mạ sẽ xuất hiện các vết ố xám, chấm đen xỉn màu li ti. Lỗi này là nguyên nhân số 1 khiến các lô hàng xuất khẩu tiền tỉ bị đối tác từ chối nhận hàng.

3. Bài toán Chi phí ẩn: "Billet rẻ hóa ra cực đắt"

Nhiều nhà máy đùn ép mải mê chạy theo các dòng Billet giá rẻ, trôi nổi để ép chi phí nguyên liệu. Nhưng họ quên tính Chi phí ẩn (Hidden Costs).

Mua một tấn Billet lẫn nhiều Sắt và thừa Magie có thể rẻ hơn vài triệu đồng, nhưng nhà máy sẽ phải trả giá bằng:

• Năng suất máy ép giảm 30% (Do phôi cứng, phải ép chậm)
• Tuổi thọ khuôn đùn giảm phân nửa (Do Fe cào xước).
• Tỷ lệ phế phẩm (Scrap rate) tăng vọt do lỗi xước bề mặt và Anode hỏng.
• Mất uy tín với khách hàng, đền bù hợp đồng.

4. Giải pháp Luyện kim chuẩn từ Minh Dũng Aluminum

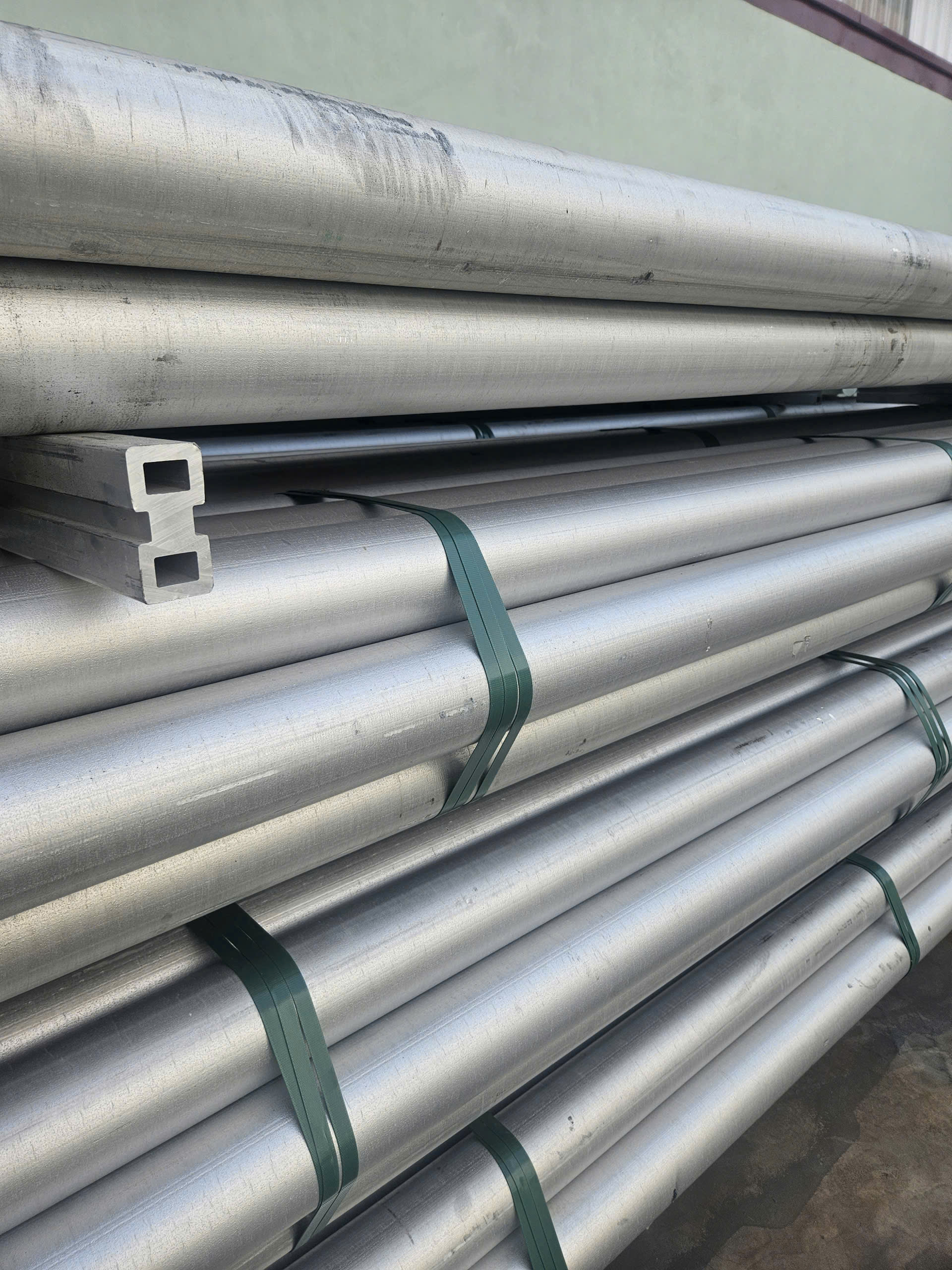

Để giải quyết triệt để nỗi đau này cho các xưởng đùn ép gia công, hệ thống lò đúc của Công ty TNHH Nhôm Minh Dũng không chỉ nấu chảy nhôm, mà áp dụng một chu trình kiểm soát luyện kim khép kín.

• Kiểm soát bằng Quang phổ kế (Spectrometer): Mọi mẻ nấu trước khi rót thành Billet đều được lấy mẫu test quang phổ liên tục. Chúng tôi tinh chỉnh chính xác "Tỷ lệ vàng Mg/Si" và sử dụng chất tinh luyện đặc biệt để khóa chặt tạp chất Sắt (Fe) ở mức an toàn nhất cho từng hệ khuôn ép của khách hàng.
• Công nghệ Đồng hóa (Homogenization): Billet Minh Dũng trải qua quá trình ủ đồng hóa chuẩn mực. Nhiệt độ cao giúp bẻ gãy các mũi kim Beta của Sắt, chuyển hóa chúng thành dạng cầu hạt Alpha ít gây hại hơn. Đồng thời, hòa tan Mg và Si đều khắp thanh phôi, giúp xưởng đùn ép tăng tốc độ máy ép lên mức tối đa mà bề mặt vẫn láng mịn.
• Tiên phong Nhôm Xanh (Green Aluminum): Bằng việc kiểm soát hoàn hảo tỷ lệ nhôm phế liệu sạch tuần hoàn kết hợp nhôm nguyên sinh, Billet của Minh Dũng giúp các xưởng đùn ép sở hữu hồ sơ vật liệu thân thiện với môi trường, đáp ứng dễ dàng tiêu chuẩn giảm phát thải carbon (CBAM) để tự tin xuất khẩu vào EU và Bắc Mỹ.

Kết luận:

Một thanh nhôm định hình đạt chuẩn quốc tế không thể sinh ra từ một phôi Billet khiếm khuyết. Việc lựa chọn Billet với thành phần Si, Mg, Fe được kiểm soát gắt gao không phải là một khoản chi phí, mà là một khoản đầu tư thông minh nhất để bảo vệ hệ thống máy ép và gia tăng lợi nhuận cho chính doanh nghiệp của bạn.
